PEEK-250

超高温3D打印机腔体温度可达到

200 °C

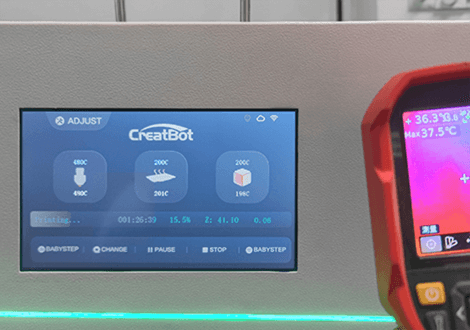

腔体温度180°C 时机器外表温度不超过(温度5个小时后)

40 °C

腔体温度升温到180°C只需

20 min

因此该设备打印完PEEK 模型后，可直接在设备内退火。

这样做的优势是：

(1)无需从平台上取下模型，避免模型底部失去平台附着力后，导致底部模型的内应力失去平台牵制，造成后处理后的模型底部形变。
(2)避免为取模型而关机冷却，无冷热环境交换而造成模型短时间内过大温差，内应力定型，而无法有效后热处理。

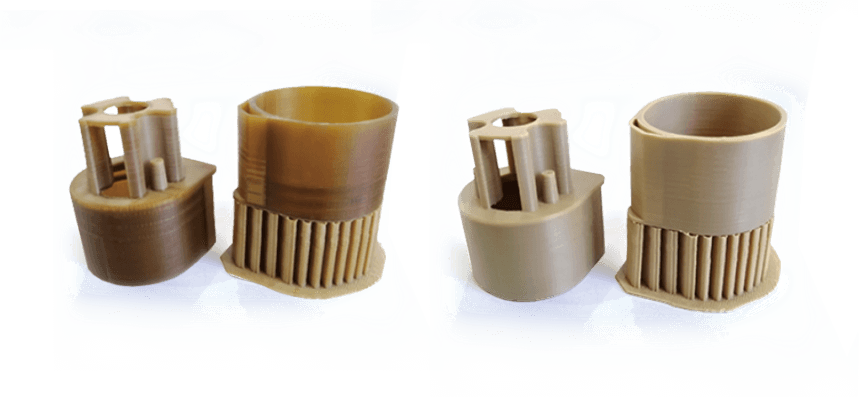

(3)打印完成后可直接在打印机内部进行退火处理设置，无任何时间延迟，比如提前设置打印完成后在180°C 环境中静置5小时，然后120°C 环境中静置5小时，充分退火PEEK 零件。

Printing environment temperature requirements:
(1)打印环境温度要求：通常设置在160°C到200°C之间，以确保材料能够充分挤出黏结并减少成型后的内应力防止开裂。建议环境温度为180°C，以提高流动性，获得更高的组合线强度，并通过降低成型内应力来提高耐热性和耐化学腐蚀性。
(2)PEI具有吸湿特性并可导致材料降解。要求湿度值应小于0.02%。干燥条件为150°C、4小时的干燥处理，可直接在腔体内进行干燥处理。
(3)PEI材料在成型后同样通常需要进行退火处理，以消除成型过程中产生的内应力。直接退火优势和PEEK 相同。

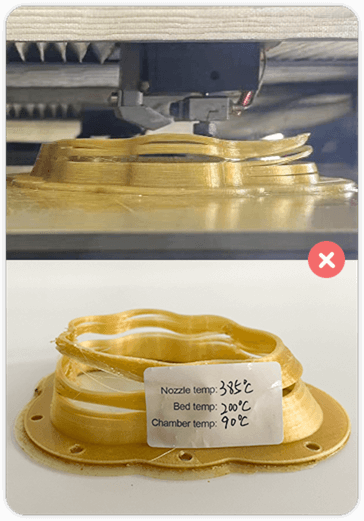

喷嘴温度:385°C
热床温度:200°C
腔体温度:90°C

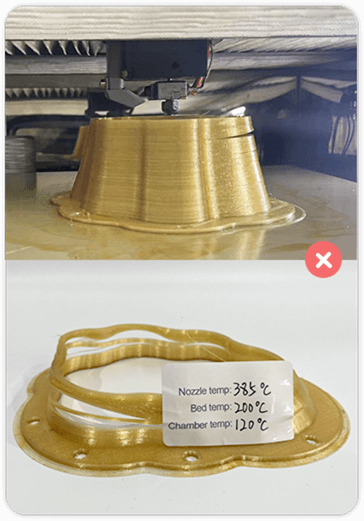

喷嘴温度:385°C
热床温度:200°C
腔体温度:120°C

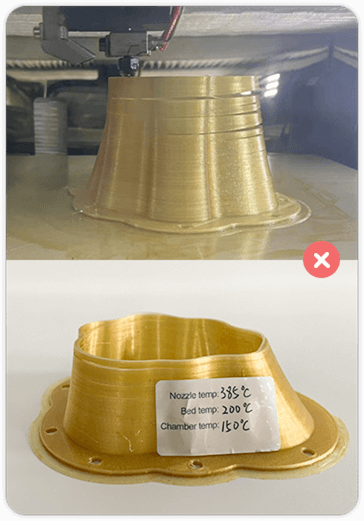

喷嘴温度:385°C
热床温度:200°C
腔体温度:150°C

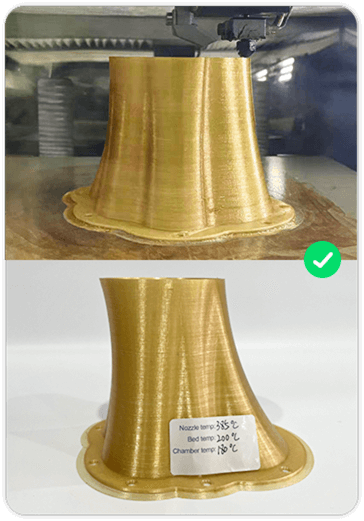

喷嘴温度:385°C
热床温度:200°C
腔体温度:180°C

配备双齿碳化硅挤出机，具备大扭矩，超耐磨，不丢步的特点。可打印所有低于500°C 以下的线材，尤其碳纤玻纤材料。

挤出机配备水冷装置，这是打印高温耗材丝滑顺畅的关键。热端为一体压铸式合金耐磨喷头，可在不拆除其他零件的情况下，实现30s内更换喷头。

特殊扰流装置使腔内热空气360°循环，保证腔体受热均匀，高分子材料模型任何角度受力结晶均匀，完美成型。

首次在专业级设备中采用航空级隔热运动防护罩，通过巧妙设计、多路径散热、定制化耐高温零配件、多层隔热材料的使用，使得设备在腔体温度达到180°C时，机器的前门，顶门，屏幕区域，机身，侧面板区域的温度在40°C 以内，保证使用人员的安全。

航空级超平平台+亲高分子基涂层

自然平整度0.05mm

高温平整度0.1mm（腔温180°C）

无需手动或自动调平，避免高温环境下手动调平或传感器失灵

模型打印完成后，无需从平台剥离模型，无需自然冷却，无需在退火炉退火。可提前在屏幕上选择对应材料比如PEEK, PEI等的“打印完成后直接退火“功能。

可提前在屏幕上选择对应材料比如PEEK, PEI等的“打印完成后直接退火“功能。可在设置中修改内置的退火温度和时间，实现一键退火。

打印参数
成型尺寸	250250300 mm
耗材直径	1.75mm
喷头数量	单喷头
喷头尺寸	0.4mm (0.3~1.0mm optional)
兼容耗材	工程材料: PLA, ABS, ASA, PC, Nylon, PETG, PVDF, Carbon Fiber; 高温材料: PET-CF, PET-GF, UltraPA, UltraPA-GF, UltraPA-CF, PPSU; 超高性能材料: PEI(ULTEM™Full line), PEEK, PEEK-CF(Carbon fiber), PEEK-GF(glass fiber), PEKK, etc.

软件参数
软件	Creatware, Simplify3D, Cura, Slic3r
操作系统	Windowsall, macOS
打印文件类型	STL, OBJ, AMF, Gcode
